流量計安裝需多長直管段？

發布時間：2025-07-28 11:35:38

流量計安裝所需直管段長度由測量原理、干擾源類型、管徑及精度要求共同決定。以下是各類流量計的直管段規范（D為管道直徑）：

一、通用安裝準則

干擾源位置	最小直管段要求
單彎頭	10-20D (下游)
同平面雙彎頭	20-30D
調節閥（全開）	30-50D
泵出口	50D以上

注：所有數據基于ISO 5167/ AGA9標準，適用于流態充分發展（流速分布CV值≤0.05）

二、分類型直管段要求

1. 差壓式流量計（孔板/噴嘴）

組件	上游直管段	下游直管段
標準孔板	20-30D	5D
文丘里噴嘴	10-20D	4D
楔形流量計	15D	3D

嚴苛工況：β＞0.7（孔徑比）時上游需≥40D

2. 渦街流量計

工況	上游直管段	下游直管段
清潔流體	10D	5D
含擾流元件	20D	7D
蒸汽測量	15D	5D

抗振要求：振動＞1g時需延長至25D

3. 電磁流量計

安裝條件	上游直管段	下游直管段
理想流場	5D	3D
閥門后	10D	5D
非滿管風險	3D	豎直安裝

電極方位：水平安裝時電極軸與地面平行

4. 超聲波流量計

聲道數	上游直管段	下游直管段
單聲道	20D	10D
雙聲道	15D	7D
四聲道以上	10D	5D

管壁要求：內壁銹蝕＞1mm時需延長50%

三、直管段不足的解決方案

1. 流動調整器

類型	縮短比例	壓損增加
ISO 5167整流柵	50%	＜3%
Zanker整流板	60%	5-8%
ASME PTC19.5	70%	10-15%

2. 安裝優化

·空間不足時：

o優先選擇垂直安裝（流場對稱性提升2倍）

o采用先擴后縮管（1:7錐度，上游3D即可）

·彎頭后安裝：
確保彎頭曲率半徑≥1.5D（減小漩渦強度）

四、特殊工況處理

1. 非圓形管道

矩形管道：以水力直徑 Dh=4APDh=P4A 替代D（A截面積，P周長）
最小直管段：≥15 DhDh

2. 高粘度流體

粘度＞100cP時直管段×1.5系數
需保持雷諾數 Re＞4000（層流狀態無效）

五、驗證標準

流場測試：
- 超聲波流速剖面掃描（CV值≤0.03合格）
- PIV粒子成像驗證（旋流角＜5°）
誤差對比：
- 直管段不足導致典型誤差：

缺失比例	誤差增幅
30%	±1-3%
50%	±5-10%

典型案例

某化工廠DN300蒸汽計量改造：

問題：閥后僅5D直管段，渦街流量計誤差達±8%
解決方案：
1. 加裝ISO 5167整流柵（直管段縮短至8D）
2. 調整閥開度＞70%（減少湍流）
結果：誤差降至±1.2%，年節約蒸汽費用￥65萬

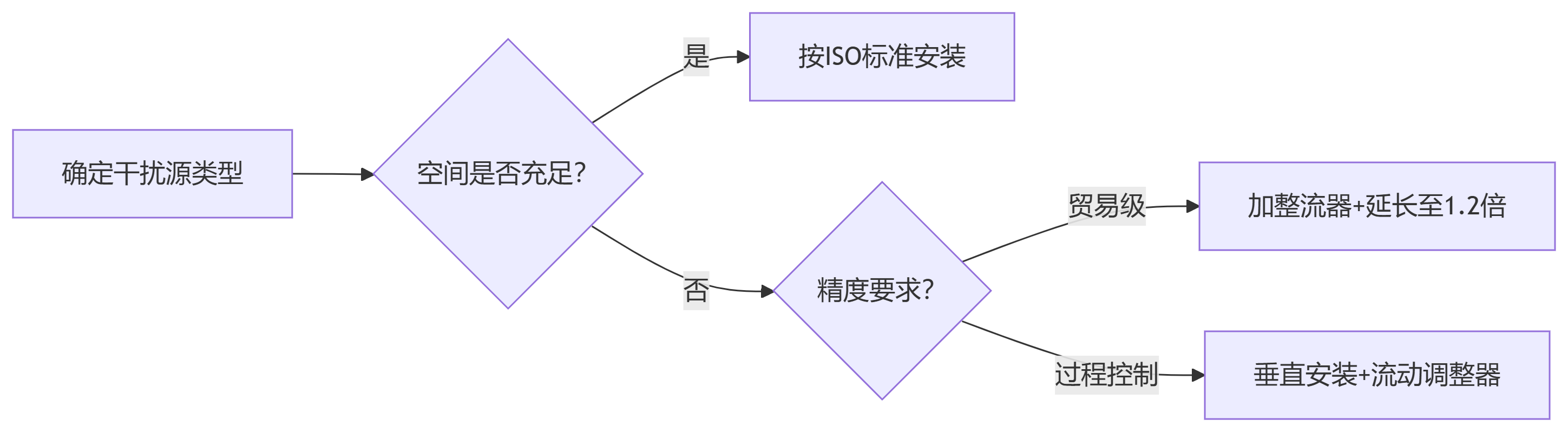

終極安裝建議

注：對于貿易結算計量，流量計直管段必須100%達標；過程控制可放寬至80%標準值。安裝后需用便攜式流量校驗儀實測流場分布。
